舞臺側光吊籠

設備概況

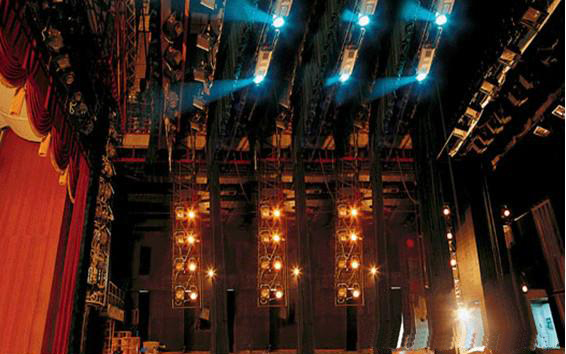

設置于主舞臺上空兩側、用于安裝舞臺燈具。

燈光吊籠可以上升、下降定速運行，也可以沿舞臺進深方向水平移動。燈光吊籠設有電纜收納裝置。

燈光吊籠由主體鋼結構框架、升降裝置、平移裝置和控制系統等組成。升降裝置、平移裝置由各自獨立的傳動裝置和導向裝置組成。

具體由下述部分組成：

主體鋼結構框架：平移框架和其內的升降框架。

卷?yè)P(yáng)系統由電動機、減速器、制動器、卷筒、滑輪組件、鋼絲繩和配件組成。

可以就地控制上升、下降和水平移動，并與主操作臺相連。

技術規格：

數量：8臺（左、右各4臺）

尺寸：寬1.2m×厚0.75m×高8m

行程：升降7.5m，平移前后任意

速度：升降0.1m/s ，平移0.05m/s

載荷：6kN

驅動類型：升降電機卷?yè)P(yáng)機鋼絲繩，平移由電機驅動
